CWDM Plug In

Longitudes de onda de funcionamiento: 1260-1620nm
Canales de paso: 18 longitudes de onda opcionales, común 4CH, 8CH, 10CH, 12CH, 16CH, 18CH
1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610
1271/1291/1311/1331/1351/1371/1391/1411/1431/1451/1471/1491/1511/1531/1551/1571/1591/1611
Opcional personalizado
1） con puerto de actualización (UPG, EXP, REF)
2） con puerto de monitor (relación 1% 2% 3%)
3） con puerto de banda ancha 1310 (1260-1360)
4） con puerto de banda ancha 1310 (1260-1400)
5） con puerto de banda ancha 1310 (1260-1457)
Tipos de carcasas ABS Módulo enchufable
1） tamaño de la caja LxAnxAl 130x99x25mm
2） tamaño de la caja LxAnxAl 130x99x50mm

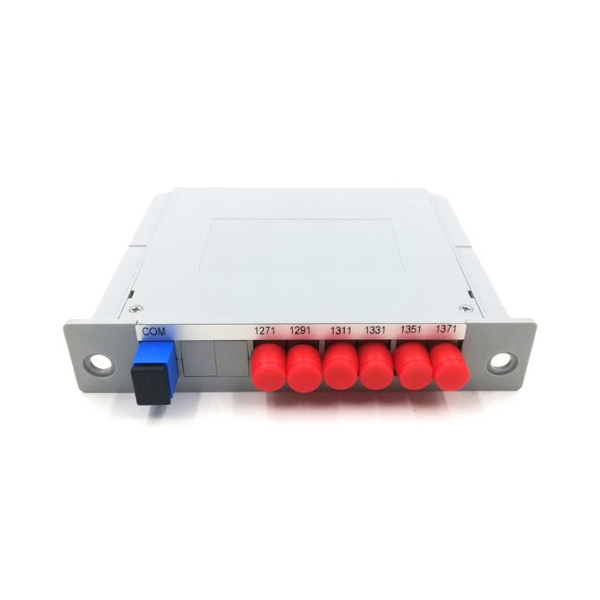

    Este módulo enchufable mini CWDM es un multiplexor óptico basado en tecnología TFF, empaquetado en casete ABS, multiplexa diferentes longitudes de onda CWDM en una sola fibra para su transmisión a control remoto.
    Características
    Pérdida de inserción baja
    Alto aislamiento
    Temperatura de funcionamiento -40 a 85 ° C
    Telcoredia GR-1209-CORE y GR-1221-CORE
    Fiabilidad PCT 168 horas
    Aplicaciones Típicas
    Fibra doble y fibra única
    cwdm dual fiber
    Parámetro     4CH 8CH 16CH
    MUX    DEMUX MUX     DEMUX MUX    DEMUX
    Longitud de onda de funcionamiento (nm) 1270~1610 or 1271~ 1611
    Espaciado de canales (nm) 20
    Banda de paso de canal (nm) ＞13
    Pérdida de inserción (dB) ≤1.5 ≤2.5 ≤4,5 o 3,5 (con salto)
    Aislamiento (dB) Adyacente ＞30
    No adyacente ＞40
    Pérdida dependiente de la temperatura (dB ＜0.5
    Estabilidad térmica de longitud de onda (nm / ℃) ＜0.002
    Pérdida dependiente de la polarización (dB) ＜0.1
    Dispersión del modo de polarización (ps) ＜0.1
    Directividad (dB) ＞50
    Pérdida de retorno (dB) ＞45
    Manejo de potencia máxima （mW 300
    Temperatura de funcionamiento (℃） -40~+85
    Temperatura de almacenamiento (℃） -40~+85
